9100 多產品校準器

功能眾多，校準范圍寬的測量儀器

經濟的、具有多種功能的9100用來校準范圍寬廣的便攜式儀表工作負荷，其中包括：手持式多用表、臺式多用表、指針式儀表、面板表、鉗型表、功率表、諧波分析儀、示波器、示波表（ScopeMeter?）、測試工具、頻率表、電子式溫度計、圖表記錄儀、波形記錄儀、XY記錄儀和數據采集器等。

獨特的絕緣電阻測試儀和接地電阻測試儀校準選件

9100可以加裝選件，實現絕緣電阻測試儀和導通性能測試儀校準。提供的絕緣電阻范圍從100 kW 至 2 GW，測試電壓范圍在1350V以內。接地電阻校準范圍0~4kW, 較大電流 350mA。

輸出交直電流達20A

9100不需要外部放大器，可以直接輸出交直流電流 20A。配備線圈后，可以校準1000A的鉗型表。

大屏幕人機界面，操作方便

9100配有易于使用的前面板和顯示清晰，內容豐富的大屏幕液晶顯示屏，操作十分方便。一般不必翻看說明書就可以操作，能夠大大提高校準工作的效率。

提供電能質量校準需要的各種標準信號

6105A和6100B電能功率標準源能夠提供在測試、校準電能質量，收集、記錄或控制有關設備的運行信息時所需要的各種電量信號和電學現象。無論您是設計、制造、測試、維修、校準電力儀器或電能儀器等不同的工作場合，6105A和6100B都能

提供迅速、可靠和精密地完成工作所需要的各種工具。

6105A和6100B能夠復現電力波形、失真事件以及諸如諧波失真、調制諧波、間諧波、閃變和驟升驟降等電學現象，并且如果需要，這些現象可以同時發生。這就使得測量、校驗工作變得更簡單、更可靠，而且變得更經濟。

支持單相到四相系統

本儀器從單相系統開始，當您的需求發生變化時，可以再增加相數。一臺6105A和6100B主機單元能夠輸出單相的電壓和電流，以及所有可能的失真事件及各種電能現象。電壓和電流之間的相位角度可以在 ±180度的較大值之間調節，年準確度在 0.003度之內。

當需要多相的時候可以加入6106A或6101B輔助單元，較多可以加到4相。每個新增加的相位輔助單元都可以輸出所有可能的失真事件及各種電學現象，并且具有同樣靈活的相位角度控制能力。

優異的電壓和電流驅動負載能力

6105A/6100B主機單元和6106A/6101B輔助單元的電壓輸出可以驅動至800mA的負載。即使在1000V量程也可以驅動50mA。6105A/6100B主機單元和6106A/6101B輔助單元可以輸出高達21A的電流，配備大電流選件時，可以輸出80A。在輸出10A的以下電流都能達到14V峰值的順從電壓，在達20A的電流輸出使還能達到12.5V峰值的順從電壓。這就能保證在重負荷的情況下給出需要的輸出電流。當您為提高工作效率而同時測試多個裝置時，這一特點特別重要。而且，在您連接相距較遠的源和測試站，由于電纜和連接器的影響而不能給出需要的電流時，這一點也特別重要。

主機可當輔機使用，更加靈活

每臺6106A或6101B輔助單元由6105A或6100B主機單元中的用戶接口來控制。同時6105A和6100B主機也可當作輔助單元來使用，由另外的6105A或6101B來控制，這樣用戶配置和使用起來更加方便靈活。

電能校準選件

6105A和6100B的電能校準選件提供了支持標準表法和瓦-秒法的電能校準技術，并配備了各種調試方法。

6105A和6100B配備了六路輸入端口接收電能測量脈沖，這樣，6105A和6100B就可以同時校準六個電能表，或者接收多相電能表的各相輸入。用戶可以輸入電能表常數，在規定時間記錄電能，或者記錄至規定的電能數值，并根據標準的電能計算出測量誤差。6105A電能準確度高達66ppm，是目前電能準確度較高的標準源。

如果用戶要使用外部比較器，6105A和6100B也配備了標準電能輸出脈沖，它提供的脈沖與所提供的電能成正比。也可以按照用戶輸入的電能表常數輸出，利用外部比較器與被測的電能表輸出的脈沖序列相比較。

友好的用戶界面

6105A和6100B系統控制程序是以微軟公司的Windows圖形用戶接口為基礎的。這種易于使用的應用程序控制著6105A和6100B電力功率標準所有的功能。您可以使用6105A和6100B校準器上的按鍵和旋鈕來進行操作，也可以使用鍵盤和鼠標來進行操作。

自動化的精密交流電壓測量標準

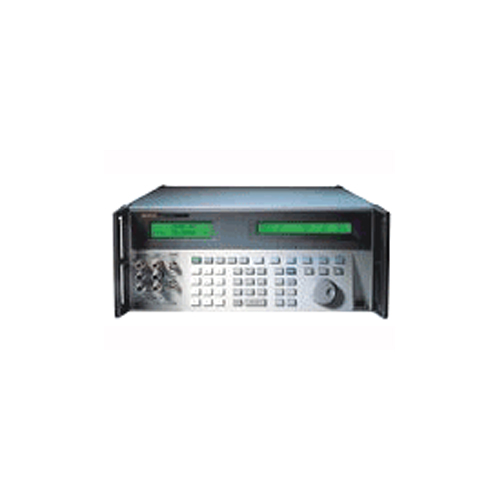

Fluke 5790A是為嚴格要求的校準應用場合設計的完全自動化的交流電壓測量標準。它既有熱電轉換標準才能夠達到的準確度，又有數字多用表易于使用的特點。既可以直接測量交流電壓，也可以做交直流轉換測量。測量結果直接顯示在顯示屏上。

真有效值轉換器專利技術提供卓越的準確度

5790A 交流電壓測量標準是基于福祿克的熱電交換技術研制的新型測量設備。這種技術也同樣應用在 Fluke 792A交/直流傳遞標準中。 福祿克真有效值轉換器是基于這個專利的核心技術芯片。它的輸出為2V左右，遠遠超過傳統熱電轉換器的7-10mV的電動勢，具有極高的信噪比和非常小的反向誤差。Fluke 5790A 還配備了密封的薄膜電阻網絡以減小交流/ 直流的差別和溫度系數。

測量覆蓋范圍寬，校準眾多儀器

5790A 可以測量600mV至1000V的交流電壓，頻率從10Hz至1MHz。寬帶選件可以將頻率擴展至30MHz。配用Fluke A40B精密分流器可以測量交流電流至0.1mA ~ 100 A。5790A 有四套連接輸入端口，二個N 型插口和一組接線柱, 可以直接連接輸入電壓進行交流電壓測量或交直流轉換測量。第二個N型插口用于寬帶選件的輸入。第二套接線柱用于連接分流器測量電流。5790A 的設計滿足了福祿克公司5500A/5520A校準器和5700A/5720校準器以及其它校準器、放大器（如5725A）、傳遞標準和各種交流電壓表等校準支持的要求。

標準IEEE-488接口和RS-232C接口，可以程控

5790A配備了IEEE-488接口和RS-232C接口，可以實現遠地控制，自動校準各種交流儀器。這對于提高校準質量，提高校準效率，具有重要的意義。

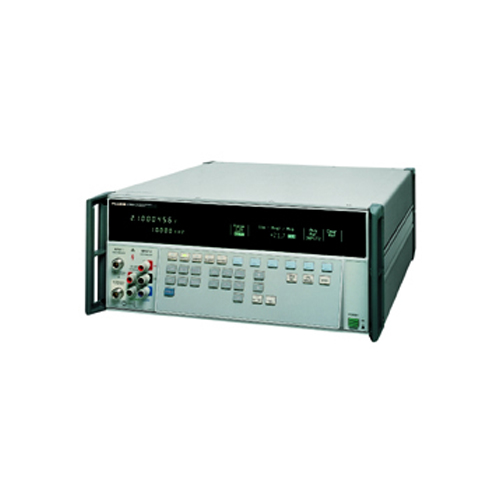

5700A: 世界級標準產品

通過不斷的改進、提高，5700A已經演變?yōu)?700A系列II。這是福祿克公司生產的、經過大量測試證明、極為可靠的、高精度校準器。5700A已經在全世界的范圍被看作是校準器的標準，具有很高的價值，并能夠提供覆蓋校準5 1/2位至7 1/2位數字多用表的準確度。

5720A：具有較低的不確定度

5720A能夠給出的性能還有很多。除了使5700A首屈一指的可靠性、簡化的校準、易于使用和全世界范圍的支持能力之外，5720A還能夠給出當今舉世無雙的多功能校準器不確定度技術指標。用戶使用5720A可以迅速、簡便、可靠地校準高達8 1/2位數字多用表的較高的工作負荷要求。這種性能的提高是通過設計出眾多硬件和軟件的改進而實現的。

99%和95%置信度技術指標

5700A和5720A都可以按照選擇的不同的置信度來表述不確定度。您可以采用福祿克公司傳統上公布的、比較保守的99%置信度的技術指標；也可以采用很多國際標準規程中推薦的比較積極的95%置信度的技術指標。除了使您能夠以較小的風險換取更好一些的技術指標之外，95%置信度的技術指標還更便于進行測量比對。對于任意的輸出量，只要按一下SPEC鍵就能夠得到這兩種技術指標。

高置信度的智能校準調整

5700A和5720A都具有原器校準的功能。為了把儀器所有的量程和所有的功能校準到其額定技術指標，只需要3個原器標準—一個10V的直流參考標準以及1W和10kW的各一個標準電阻。儀器前面板上的顯示的操作命令能夠提示操作人員進行正確的連接，告訴操作人員每一步要輸入的內容。整個過程由校準器來控制，大約只需要1個小時；而采用傳統的校準方法則需要好幾個小時。

在此校準過程中，外部原器標準的賦值被傳遞到校準器內的一個很大的多維參數矩陣中。校準器本身完成了建立比率、進行比較以及控制測量過程等原來由人工完成的計量學工作。

為了保證置信度，5700A和5720A能夠按照其自己內部的標準來檢查各個功能，以保證機內的一切工作都按照預定的方式進行。可以把這些檢查結果打印出來或者下載到計算機中來進行分析。

現在，全世界正在使用的5700A校準器已達數千臺；再加上若干領先國家標準機構進行的獨立研究工作，所有這些都證明原器校準能夠?qū)崿F(xiàn)快速、容易、經濟的校準技術。而且這種校準技術具有足夠的置信度，足以證明在兩次校準之間您的儀器一直在以預期的性能可靠地工作。

5700A/5720A 交流電壓增益帶寬能力 5725A：配合5700A/5720A

使用的5725A電流廣大器

功能眾多，校準范圍寬的測量儀器

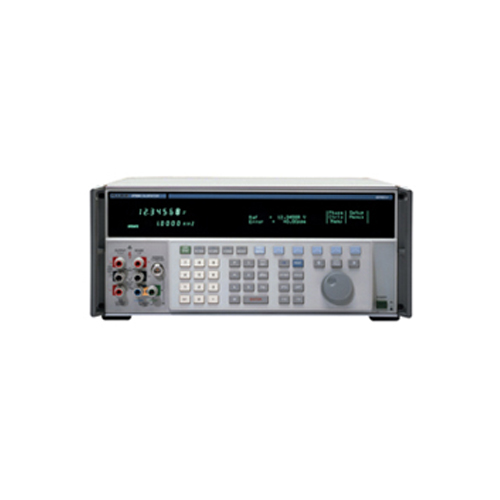

福祿克公司標準的5500A多產品校準器，能夠校準數字式和模擬式多用表、溫度計（熱偶及RTD）、手持式功率表、數據采集器、電流鉗、各種類型的記錄儀、面板表、過程校準器、功率諧波分析儀以及很多其它類似的測量工具。 5520A是在5500A功能的基礎上，將其工作負荷的范圍進一步擴展而制作成的。5520A提高了準確度、擴展了量程、并增加了更多的功能。新增加的功能包括交、直流電流可達20A、能夠測量壓力以及具有校準5 1/2位和6 1/2位數字多用表的能力。這就意味著5520A實際上能夠覆蓋您的大部分高性能的工作負荷。

選件和附件提供了極大的靈活性

5500A和5520A配有幾種選件，能夠提供完全的校準方案。這包括：

校準300MHz、600MHz或1.1GHz示波器的選件。

MET/CAL 校準和編制文件的軟件工具，可以幫助您實現校準工作的自動化，并能夠收集和報告校準的結果。

引線附件、校準鉗型表的線圈、與5520A配用的700系列模塊以及代輪的運輸箱等。這些附件使您能夠連接各式各樣的儀器，測量溫度和壓力，以及校準鉗型表，貯存和運輸校準器。

操作簡單，易于使用

5500A和5520A 5500A/5520A 不僅可以幫助您完成校準工作，而且非常輕松，方便，自如。儀器按照使用人員的自然操作習慣進行了設計。減少了翻看手冊的需要。 對大部分的操作都自然地從左至右，不會有感覺不便的移動。大部分功能只需少數按鍵就可完成。計算器式的按鍵方便輸入?yún)?shù)，帶背景燈的明亮的LCD顯示屏保證任何角度和照明條件都可清晰閱讀。MULT(乘)和DIV(除)鍵可以使當前的輸出設置值乘10或除10，或量程按1-2-5 步長變化。該按鍵使操作更加方便。Spec(指標)菜單使您立即獲得當前值的不確定度。

配用MET/CAL或者5500/CAL實現校準自動化和計量管理文件化

按照ISO 17025等各種質量控制標準的要求，您不僅僅要進行測量，而且還有很多校準管理工作要做，您還要滿足各種文件編制、控制及報告的要求。

福祿克公司的以微軟公司W(wǎng)indows為基礎的MET/CAL軟件選件，可以簡化您這方面的工作。它可以按照ISO 17025及其它類似質量標準的要求，把您的校準工作的測試程序、適用性以及溯源性編制成文件。它還能收集和報告校準結果的數據，幫助您一致地、迅速地和有效地校準范圍廣泛的各種儀器。5500/CAL是福祿克公司MET/CAL軟件包的特殊版本。專門為配合5500A和5520A使用而設計。由于在這種情況下是通過RS-232 （串口）來控制各種儀器，所以不需要IEEE 488接口。

5500/COIL 選件，用于鉗型表校準

5500A 550 A

5520A 1000 A

眾多功能集于一身

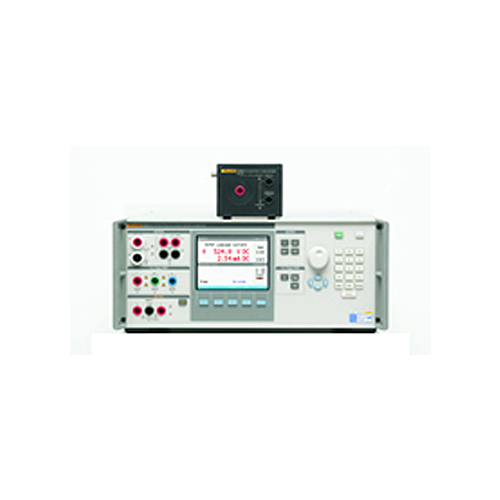

Fluke 5320A多功能電氣安全測試儀校準器是一款精密、靈活的儀器，使用戶可以高效率地校準各種類型和型號的電氣安全測試儀。

5320A以單臺儀器的形式取代了電阻器、十進制電阻箱和其它自制的校準解決方案。它內部裝有精密高壓電阻器、大電流電阻器、精密測試儀器和精密分壓器、高壓探頭等附件，可以校準絕緣電阻測試儀、接地電阻測試儀、泄漏電流測試儀、耐電壓測試儀、接地導通電阻測試儀等常規電氣安全測試儀器。還可以校準目前新出現的電氣安全測試儀器，比如，線路/環路阻抗測試儀，漏電保護器測試儀、醫療儀器電氣安全測試儀、電氣安裝測試儀等。5320A為電氣安全校準提供了更好的測試不確定度。

利用一臺而非多臺儀器，可以釋放寶貴的工作空間，并簡化電氣安全測試儀的校準過程。

操作安全、方便，中文幫助菜單

您會發現5320A非常容易使用。寬大、明亮的全彩色顯示屏顯示清晰，并能夠以易于理解的圖形化方式顯示在測試時哪些測量端鈕是起作用的。連接端鈕提示，接線簡單；密閉式接線插孔，安全可靠；警告提示，保證正確操作。儀器內置了圖形并茂的“幫助指南”， 可以選擇中文說明，在需要的時候可以提供測試說明、連接圖以及注意事項等多項幫助。5320A覆蓋多種安規測試儀的檢定；結構緊湊，攜帶方便；非常適合現場計量校準。

自動化校準，提高產出效率

5320A 上的IEEE-488、RS-232 和LAN接口提供了方便的標準系統連接性。

為了進一步提高效率，可以利用 MET/CAL?自動校準和計量管理軟件實現電氣安全測試儀器校準自動化。MET/ CAL 是一套完備的、可裁剪的、經濟的解決方案。MET/CAL 軟件已經成為自動化校準過程和管理校準實驗室資產的行業標準。

5320A-LOAD：配合5320A主機完成耐壓測試儀泄漏電流的校準
